انتخاب سینی کابل مناسب برای محیط‌های با درجه حرارت بالا
محیط های صنعتی با دماهای بالا همیشه یکی از چالش‌های بزرگ برای مهندسان برق و طراحان سیستم‌های الکتریکی بوده‌اند. در این شرایط، انتخاب سینی کابل مناسب فقط یک مسئله اقتصادی نیست، بلکه به طور مستقیم بر ایمنی سیستم، عمر تجهیزات و پایداری عملکرد آن‌ها تأثیر می‌گذارد. مکان‌هایی مثل کارخانه‌های فولاد، پالایشگاه‌ها، نیروگاه‌ها و صنایع پتروشیمی از جمله جاهایی هستند که در آن‌ها دما می‌تواند به طور قابل توجهی بالا برود و سیستم‌های کابل‌کشی استاندارد را با چالش‌های جدی مواجه کند.
این مقاله به منظور ارائه یک راهنمای جامع برای متخصصان در زمینه برق و ساختمان نوشته شده است. هدف این است که آن‌ها با درک عمیق از پارامترهای مؤثر، بهترین گزینه را برای انتخاب سینی کابل در محیط‌های با دمای بالا داشته باشند.
تأثیر دمای بالا بر کابل‌ها و سینی‌ها
دمای بالا می‌تواند تأثیرات منفی زیادی بر روی کابل‌ها و سیستم‌های نگهدارنده آن‌ها بگذارد. اولین و مهم‌ترین اثر، افزایش مقاومت الکتریکی در هادی‌های کابل است که این موضوع منجر به افزایش تلفات حرارتی می‌شود. این افزایش دما می‌تواند به تدریج عایق کابل‌ها را تخریب کند و عمر آن‌ها را به طور قابل توجهی کاهش دهد.
علاوه بر این، سینی کابل نیز در اثر قرارگیری در دماهای بالا دچار تغییر شکل، خوردگی سریع‌تر و کاهش استحکام مکانیکی می‌شود. به همین دلیل، انتخاب صحیح سینی کابل اهمیت بیشتری پیدا می‌کند.
در دنیای صنعتی، ما می‌توانیم سه محدوده دمایی اصلی را شناسایی کنیم:
– دمای متوسط (۴۰ تا ۶۰ درجه سانتی‌گراد): این دما معمولاً در اتاق‌های تجهیزات الکتریکی و مکان‌های صنعتی با تهویه محدود مشاهده می‌شود.
– دمای بالا (۶۰ تا ۱۰۰ درجه سانتی‌گراد): این محدوده دما در نزدیکی کوره‌ها، بویلرها و خطوط تولیدی که فرآیندهای گرمازا دارند، وجود دارد.
– دمای بسیار بالا (بیش از ۱۰۰ درجه سانتی‌گراد): این دما در صنایع ذوب فلزات، سیمان و شیشه به چشم می‌خورد.
شناخت دقیق محدوده دمایی محیط مورد نظر، اولین قدم برای انتخاب سینی کابل مناسب است.

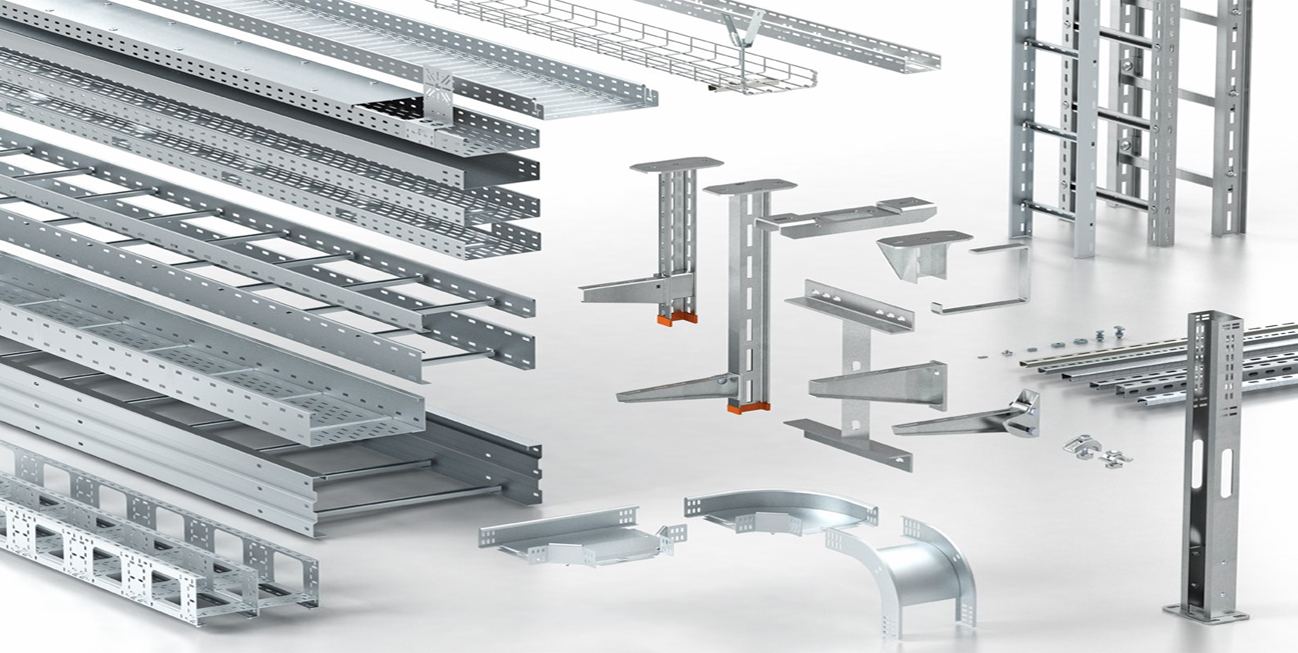

انواع سینی کابل از نظر مقاومت حرارتی
سینی کابل فولادی گالوانیزه گرم
سینی‌های کابل فولادی که با روش گالوانیزه گرم (Hot-dip Galvanized) پوشش داده شده‌اند، یکی از گزینه‌های پرطرفدار در محیط‌های با دمای متوسط تا بالا به شمار می‌روند. این نوع سینی کابل می‌تواند تا دمای تقریبی ۸۰ درجه سانتی‌گراد به خوبی عمل کند.
مزایا:
– مقاومت مکانیکی بسیار بالا
– قیمت مناسب نسبت به گزینه‌های دیگر
– در دسترس بودن در اندازه‌ها و اشکال مختلف
معایب:
– در دماهای بالای ۸۰ درجه سانتی‌گراد، لایه روی (زینک) به تدریج دچار آسیب می‌شود
– احتمال خوردگی گالوانیک در تماس با فلزات غیرهمجنس
سینی کابل استنلس استیل
سینی‌های کابل از جنس فولاد ضدزنگ (استنلس استیل) یکی از بهترین انتخاب‌ها برای محیط‌های با دماهای بالا به حساب می‌آیند. این نوع سینی کابل می‌تواند تا دمای ۱۵۰ درجه سانتی‌گراد را بدون هیچ آسیبی تحمل کند.
مزایا:
– مقاومت بسیار بالا در برابر حرارت
– مقاومت عالی در برابر خوردگی
– طول عمر بالا در محیط‌های خورنده
معایب:
– قیمت بالا نسبت به سینی‌های گالوانیزه
– وزن بیشتر و نصب دشوارتر
سینی کابل آلومینیومی
سینی‌های کابل آلومینیومی انتخابی عالی برای محیط‌هایی با دماهای متوسط تا بالا هستند و می‌توانند دماهایی تا حدود ۱۰۰ درجه سانتی‌گراد را به راحتی تحمل کنند.
مزایا:
– وزن کمتری نسبت به سینی‌های فولادی دارد
– هدایت حرارتی بهتری ارائه می‌دهد که به کاهش تجمع گرما کمک می‌کند
– به طور طبیعی در برابر خوردگی مقاوم است
معایب:
– استحکام کمتری نسبت به سینی‌های فولادی دارد
– در طول‌های زیاد نیاز به تقویت سازه‌ای دارد
سینی کابل کامپوزیتی مقاوم به حرارت
سینی‌های کابل که از مواد کامپوزیتی خاصی مانند فایبرگلاس تقویت‌شده با رزین‌های مقاوم به حرارت ساخته شده‌اند، گزینه‌ای مدرن برای محیط‌های با دمای بسیار بالا به شمار می‌روند. برخی از این سینی‌ها می‌توانند دماهای تا ۲۰۰ درجه سانتی‌گراد را تحمل کنند.
مزایا:
– مقاومت فوق‌العاده در برابر حرارت
– وزن بسیار کم و نصب آسان
– خواص عایقی عالی (عدم نیاز به ارت کردن)
معایب:
– قیمت بسیار بالا
– محدودیت در ظرفیت باربری
– در دسترس نبودن در همه بازارها
معیارهای کلیدی در انتخاب سینی کابل
استانداردها و گواهی‌نامه‌های مرتبط
وقتی که به انتخاب سینی کابل برای محیط‌های با دمای بالا فکر می‌کنید، باید به استانداردها و گواهی‌نامه‌های معتبر توجه ویژه‌ای داشته باشید. مهم‌ترین استانداردهای جهانی در این زمینه شامل موارد زیر است:
-IEC 61537: استاندارد بین‌المللی برای سینی کابل و متعلقات آن
– NEMA VE 1: استاندارد آمریکایی برای سینی کابل فلزی
– UL 2024: استاندارد مربوط به مقاومت در برابر آتش و حرارت
اطمینان از اینکه سینی کابل انتخابی شما دارای گواهی مقاومت حرارتی مناسب است، یکی از مراحل کلیدی در انتخاب به شمار می‌رود.
محاسبات ظرفیت بارگذاری در دماهای بالا
با افزایش دمای محیط، ظرفیت باربری سینی کابل به طور قابل توجهی کاهش می‌یابد. این کاهش به دلیل تغییر در خواص مکانیکی مواد سازنده در دماهای بالا اتفاق می‌افتد. به عنوان یک قاعده کلی:
– در دمای ۶۰ درجه سانتی‌گراد، ظرفیت باربری ممکن است تا ۱۰٪ کاهش یابد.
– در دمای ۸۰ درجه سانتی‌گراد، این کاهش می‌تواند به ۲۰٪ برسد.
– در دمای ۱۰۰ درجه سانتی‌گراد، ظرفیت باربری ممکن است تا ۳۵٪ کاهش یابد.
این نکته باید در محاسبات طراحی و انتخاب سینی کابل به دقت در نظر گرفته شود.
توجه به انبساط حرارتی
انبساط حرارتی یکی از چالش‌های اصلی در نصب سینی کابل در محیط‌های با دمای بالا به شمار می‌رود. برای مثال، یک سینی کابل فولادی به طول ۱۰ متر ممکن است در اثر افزایش دما از ۲۰ به ۱۰۰ درجه سانتی‌گراد، حدود ۹ میلی‌متر منبسط شود. برای مدیریت این موضوع، پیشنهاد می‌شود:
– از اتصالات انبساطی (Expansion Joints) در فواصل مشخص استفاده کنید.
– فضای کافی بین سینی‌ها در محل اتصالات در نظر بگیرید.
– از نصب بیش از حد محکم سینی به ساپورت‌ها خودداری کنید.
در دماهای بسیار بالا، یعنی بالای ۱۰۰ درجه سانتی‌گراد، استفاده از سیستم‌های خنک‌کننده خاص برای سینی‌های کابل می‌تواند واقعاً ضروری باشد:
– سینی‌های کابل با جریان هوای اجباری: این سینی‌ها به گونه‌ای طراحی شده‌اند که هوا به راحتی از میان آن‌ها عبور کند.
– سینی‌های کابل آب‌خنک: این سیستم‌های پیشرفته از جریان آب برای خنک کردن سینی‌ها بهره می‌برند.
– سینی‌های کابل با عایق حرارتی: این سینی‌ها با یک لایه عایق حرارتی پوشانده شده‌اند تا از گرما جلوگیری کنند.
استفاده از پوشش‌های محافظتی خاص می‌تواند به طرز چشمگیری مقاومت حرارتی سینی‌های کابل را افزایش دهد:
-پوشش‌های سرامیکی: این پوشش‌ها می‌توانند دماهای بالای ۲۰۰ درجه سانتی‌گراد را تحمل کنند.
– پوشش‌های سیلیکونی مقاوم به حرارت: این نوع پوشش‌ها برای دماهای تا ۱۵۰ درجه سانتی‌گراد مناسب هستند.
– رنگ‌های بازتابنده حرارت: این رنگ‌ها به کاهش جذب گرما توسط سینی کابل کمک می‌کنند.
مطالعات موردی و تجربیات عملی
نمونه موفق: سینی کابل در کارخانه فولاد
در یک کارخانه فولاد در اصفهان، بزرگ‌ترین چالش نصب سینی کابل در نزدیکی کوره‌ای بود که دمای محیطش بیش از ۹۰ درجه سانتی‌گراد می‌رسید. برای حل این مشکل، تصمیم بر این شد که از سینی کابل استنلس استیل 316 با یک سیستم نصب خاص استفاده شود که به آن اجازه می‌داد در برابر انبساط و انقباض مقاومت کند. بعد از گذشت سه سال، بازرسی فنی نشان داد که سینی کابل هیچ گونه آسیب حرارتی یا خوردگی قابل توجهی نداشته است.
نمونه موفق: سینی کابل در پالایشگاه
در یک پالایشگاه در عسلویه، برای عبور کابل‌های کنترل از نزدیکی مشعل‌ها، از سینی کابل کامپوزیتی با پوشش محافظ آلومینیومی بهره‌برداری شد. این سینی کابل، با وجود اینکه در معرض دماهای بالای ۱۲۰ درجه سانتی‌گراد قرار داشت، بعد از پنج سال کارکرد مداوم، هنوز هم در شرایط بسیار خوبی به سر می‌برد.
برای نصب سینی کابل در محیط‌های با دمای بالا، رعایت نکات عملی زیر بسیار مهم است:
فاصله‌گذاری مناسب
در این شرایط، فاصله‌گذاری صحیح بین کابل‌ها اهمیت ویژه‌ای دارد:
– فاصله بین کابل‌ها را حداقل ۵۰٪ بیشتر از شرایط عادی در نظر بگیرید.
– از پر کردن بیش از حد سینی کابل (بیش از ۷۰٪ ظرفیت) خودداری کنید.
– کابل‌هایی که گرمای بیشتری تولید می‌کنند را در بالاترین لایه قرار دهید.
ملاحظات مربوط به ساپورت‌ها
در انتخاب و نصب ساپورت‌های سینی کابل در این محیط‌ها، باید دقت بیشتری به خرج دهید.
– فاصله بین ساپورت‌ها را در شرایط معمولی ۲۰٪ کمتر در نظر بگیرید.
– از ساپورت‌هایی استفاده کنید که جنس آن‌ها با سینی کابل یکسان باشد یا حداقل با آن سازگار باشد.
– در نقاط انبساط حرارتی، ساپورت‌های لغزنده (Sliding Supports) را نصب کنید.
تحلیل هزینه در انتخاب سینی کابل برای محیط‌های با دمای بالا
قیمت سینی کابل مقاوم به حرارت ممکن است در نگاه اول بالاتر به نظر برسد، اما وقتی که به طور جامع هزینه را بررسی می‌کنیم، باید به نکات زیر هم توجه کنیم:
– هزینه تعویض: اگر سینی کابل در محیطی با دمای بالا مناسب نباشد، ممکن است مجبور شویم زودتر از موعد آن را تعویض کنیم.
-هزینه توقف تولید: خرابی سینی کابل می‌تواند باعث توقف خط تولید شود و این موضوع می‌تواند خسارت‌های مالی زیادی به همراه داشته باشد.
-هزینه‌های ایمنی: سینی کابل نامناسب می‌تواند خطرات ایمنی ایجاد کند که هزینه‌های ناشی از آن قابل پیش‌بینی نیستند.
به طور کلی، سرمایه‌گذاری اولیه در یک سینی کابل باکیفیت و مناسب برای محیط‌های بسیار گرم، در درازمدت می‌تواند به صرفه‌جویی‌های قابل توجهی منجر شود.
سخن آخر
انتخاب سینی کابل مناسب برای محیط‌های با دمای بالا یک فرآیند چندبعدی است که نیاز به توجه به جنبه‌های مختلف فنی، اقتصادی و ایمنی دارد. با افزایش دمای محیط، اهمیت انتخاب درست سینی کابل نیز بیشتر می‌شود.
در این مقاله، ما به بررسی انواع سینی‌های کابل، معیارهای انتخاب، راهکارهای خاص و نکات عملی برای نصب در محیط‌های با دمای بالا پرداختیم. نکته‌ای که باید به آن توجه کرد این است که صرفه‌جویی در هزینه اولیه سینی کابل ممکن است به هزینه‌های بسیار بیشتری در آینده منجر شود. بنابراین، استفاده از محصولات باکیفیت و متناسب با شرایط محیطی، یک سرمایه‌گذاری هوشمندانه به حساب می‌آید.
متخصصان صنعت برق می‌توانند با استفاده از دانش فنی روز، استانداردهای معتبر و تجربیات عملی، بهترین انتخاب را برای سینی کابل در محیط‌های با دمای بالا انجام دهند و به این ترتیب، عملکرد مطمئن و طول عمر بالای سیستم‌های کابل‌کشی را تضمین کنند.
