چرا نصب اصولی سینی کابل اهمیت دارد؟
نصب سینی کابل یکی از مراحل کلیدی در راه‌اندازی سیستم‌های برق‌رسانی، مخابرات و شبکه‌های ساختمانی و صنعتی به حساب می‌آید. رعایت اصول نصب نه تنها برای ایمنی و استانداردها اهمیت دارد، بلکه می‌تواند به افزایش عمر کابل‌ها و کاهش هزینه‌های تعمیر و نگهداری در آینده نیز کمک کند.
با پیشرفت فناوری و افزایش استفاده از کابل‌های شبکه، برق و تلفن، نیاز به مدیریت و کانال‌کشی اصولی کابل‌ها به شدت احساس می‌شود. سینی کابل یک راه‌حل کارآمد برای نظم‌دهی، محافظت و افزایش امنیت کابل‌ها به حساب می‌آید. نصب نادرست یا غیراصولی سینی کابل می‌تواند به آسیب تجهیزات، کاهش عمر کابل و حتی ایجاد خطرات ایمنی منجر شود. در این آموزش، تلاش کرده‌ایم تا نکات مهم، مراحل و استانداردهای نصب سینی کابل را به زبانی ساده و قابل فهم بیان کنیم.
بررسی پیش‌نیازها و انتخاب نوع سینی کابل مناسب
قبل از اینکه نصب سینی کابل را شروع کنید، باید نوع و ابعاد سینی را با توجه به کاربرد و محل نصب انتخاب کنید. عواملی مثل حجم کابل‌ها، شرایط محیطی (اینکه مرطوب است یا خشک)، نوع کابل‌ها و وزن نهایی خیلی مهم هستند.
۱. بررسی محیط نصب و مسیر حرکت کابل‌ها
قبل از هر کاری، باید به دقت محیط پروژه، شرایط فیزیکی و نقشه کابل‌کشی را بررسی کنید. مسیر سینی کابل باید از کوتاه‌ترین و امن‌ترین راه عبور کند و به منبع تغذیه، تابلو برق یا سایر تجهیزات متصل شود.
- موانع موجود در مسیر (مثل ستون‌ها، لوله‌ها یا فن‌های تهویه) را شناسایی کنید.
- نقاطی که نیاز به تغییر ارتفاع یا تغییر مسیر دارند (مانند تقاطع‌ها و گوشه‌ها) باید مشخص شوند.
- دسترسی آسان برای تعمیر و نگهداری در آینده را فراموش نکنید.

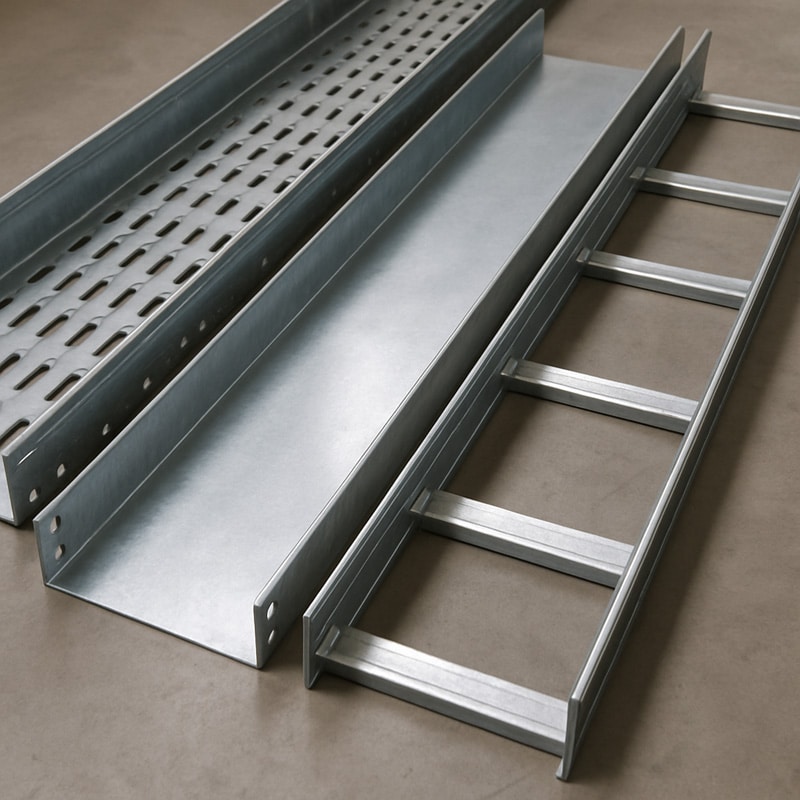

۲. انتخاب نوع و سایز سینی کابل
انتخاب نوع سینی کابل (فلزی، گالوانیزه، PVC و غیره) به شرایط محیطی و نوع استفاده بستگی دارد. عرض و عمق سینی باید بر اساس حجم کابل‌ها و نیازهای آینده انتخاب شود. در پروژه‌های صنعتی، معمولاً از سینی فلزی استفاده می‌شود که مقاومت و دوام بیشتری دارد.
ابزارهای موردنیاز برای نصب سینی کابل
برای نصب سینی کابل، به ابزارهای زیر نیاز دارید:
- دریل و مته مناسب
- پیچ و رول‌پلاک یا براکت نگهدارنده
- آچار آلن یا پیچ گوشتی
- تراز و متر
- دستکش ایمنی و تجهیزات حفاظت فردی
پیشنهاد:
قبل از شروع نصب، حتماً ابزارها را بررسی و آماده کنید تا فرایند نصب به راحتی و بدون وقفه پیش برود.
مراحل اجرایی نصب سینی کابل به صورت گام‌به‌گام
مرحله 1: علامت‌گذاری مسیر سینی کابل
اولین قدم در این فرآیند، استفاده از نقشه پروژه و تعیین دقیق مسیر است. با استفاده از مداد یا ماژیک، نقاطی که باید براکت یا نگهدارنده نصب شوند را روی دیوار یا سقف علامت‌گذاری کنید. اطمینان حاصل کنید که مسیر کاملاً تراز باشد تا نصب به شکلی شکیل و استاندارد انجام شود.
مرحله 2: نصب براکت‌ها و نگهدارنده‌ها
براکت‌ها باید با فاصله‌ای مناسب (معمولاً بین 1.2 تا 1.5 متر) به سقف یا دیوار نصب شوند. اگر فاصله خیلی نزدیک یا خیلی دور باشد، ممکن است پایداری کاهش یابد یا هزینه‌ها افزایش پیدا کند. براکت‌ها باید به‌طور صاف و محکم نصب شوند و قادر به تحمل وزن کلی کابل و سینی باشند.
مرحله 3: قرار دادن و اتصال سینی‌ها
سینی‌های کابل را روی براکت‌ها قرار دهید و با استفاده از پیچ‌های مخصوص آن‌ها را به هم متصل کنید. در سطوح شیب‌دار، برای تغییر مسیر از زانویی استفاده کنید. اتصالات باید کاملاً محکم و بدون هیچ‌گونه لقی یا پارگی باشند تا از جابجایی در آینده جلوگیری شود.
مرحله 4: نصب قطعات جانبی (زانویی، سه‌راهی و …)
در جاهایی که کابل نیاز به تغییر جهت دارد، مثل گوشه‌ها و تقاطع‌ها، استفاده از زانویی، سه‌راهی و چهارراهی ضروری است. این اتصالات باید طبق استانداردهای لازم نصب شوند تا به کابل‌ها آسیبی نرسد و جریان هوا در سینی کابل به خوبی حفظ شود.
مرحله 5: قرار دادن کابل‌ها در سینی کابل
پس از نصب کامل سینی، حالا نوبت به قرار دادن کابل‌هاست. کابل‌ها را به صورت منظم و بدون فشار یا کشش درون سینی بچینید. قرار دادن نامنظم و فشرده کابل‌ها می‌تواند خطر ذوب‌شدگی، نویز و حوادث را افزایش دهد. هر چند متر یک‌بار (معمولاً هر 1 تا 1.5 متر) کابل‌ها را با بست کمربندی پلاستیکی محکم کنید. دقت کنید که بست‌ها بیش از حد محکم نباشند تا به عایق کابل آسیب نرسانند.
نکات ویژه و ترفندهای حرفه‌ای نصب سینی کابل
اگر در محیط‌های کارگاهی یا صنعتی دما بالا است، بهتر است از فاصله بیشتری استفاده کنید و تهویه مناسبی در مسیر سینی فراهم کنید. هر زمان که حجم کابل به طور قابل توجهی تغییر کند (چه افزایش و چه کاهش)، از سه‌راهی یا چهارراهی بهره ببرید و حتماً تطبیق مسیر را در نظر داشته باشید. در سینی‌هایی که کابل برق و شبکه در کنار هم قرار دارند، برای جلوگیری از نویز، حتماً از دیواره جداکننده استفاده کنید. همچنین، هنگام عبور از فضاهای باز و سقف‌های بدون پوشش، نصب سینی کابل گالوانیزه یا ضدزنگ الزامی است.
چک لیست کنترل کیفیت پس از نصب
پس از تکمیل نصب، حتماً موارد زیر را بررسی کنید:
- پیچ و اتصالات کاملاً محکم باشند و براکت‌ها سست نباشد.
- کابل‌ها منظم و منطبق با استانداردها در سینی قرار گرفته باشند.
- ارتفاع و فاصله سینی از دیوار و سقف مطابق نقشه اجرا شده باشد.
- هیچ بخش تیزی یا برجسته‌ای در مسیر وجود نداشته باشد که به کابل آسیب بزند.
- مسیرها و دسترسی‌ها برای آینده و تعمیرات باز باشد.
بیشتر بدانید >> آشنایی با انواع نردبان کابل

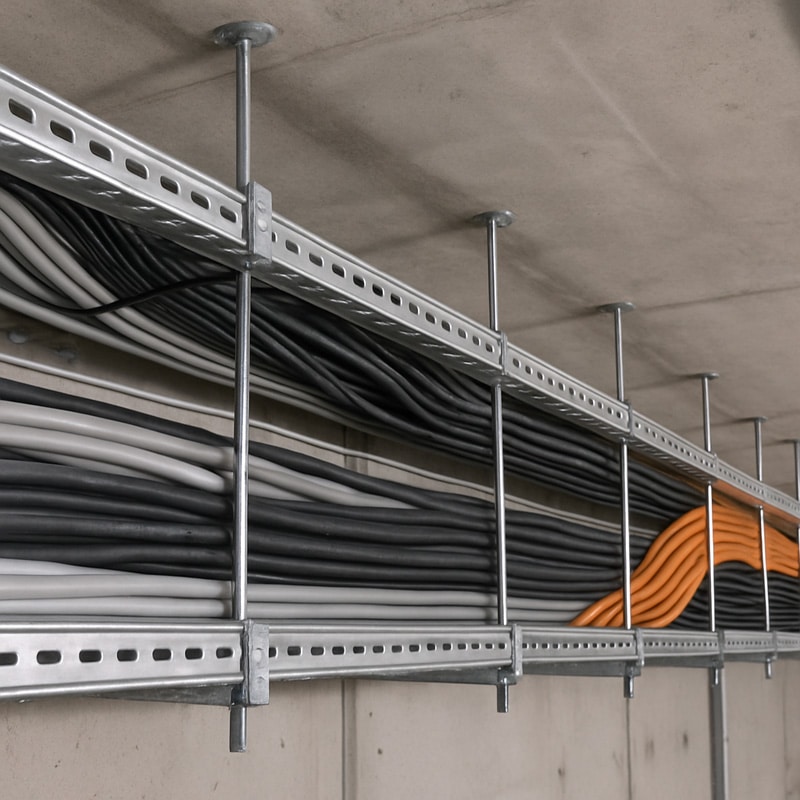

نکات مهم ایمنی و استانداردهای نصب
فاصله بین براکت‌ها و پایه‌ها نباید از حد استاندارد بیشتر باشد. همچنین، از نصب سینی در نزدیکی منابع حرارتی و رطوبتی پرهیز کنید. و یادتان باشد که کابل‌ها را بیش از ظرفیت سینی کابل روی هم نگذارید.
خطاهای رایج در نصب سینی کابل و راهکارها
- مسیر باید همیشه تراز باشد: حتماً از تراز استفاده کنید.
- فواصل زیاد بین پایه‌ها: این موضوع می‌تواند باعث خم شدن و آسیب به سینی شود.
- عدم توجه به ظرفیت سینی: این مسئله ممکن است منجر به حوادث ایمنی گردد.
سوالات پرتکرار درباره نصب سینی کابل
آیا می‌توان سینی کابل را روی سقف کاذب نصب کرد؟
بله، با رعایت نکات ایمنی و استفاده از براکت‌های قوی اینکار امکان‌پذیر است.
در چه مواردی باید از پوشش و کاور برای سینی کابل استفاده کنیم؟
در محیط‌های پرگردوغبار، امکان ریختن اشیاء یا مناطق عمومی، بهتر است از پوشش برای سینی کابل استفاده شود.
فاصله استاندارد بین دو براکت چند سانتیمتر است؟
معمولاً بین ۱۲۰ تا ۱۵۰ سانتیمتر، اما توصیه می‌شود با توجه به وزن کابل و شرایط محل این فاصله تنظیم شود.
حداقل فاصله استاندارد بین سینی کابل و دیوار چقدر است؟
معمولاً ۵ تا ۱۰ سانتیمتر، اما بهتر است به استاندارد ملی استناد کنید.
