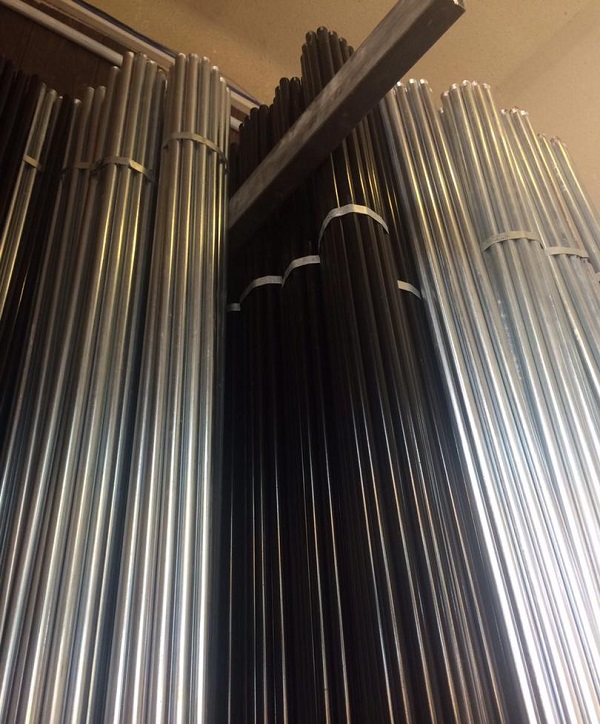

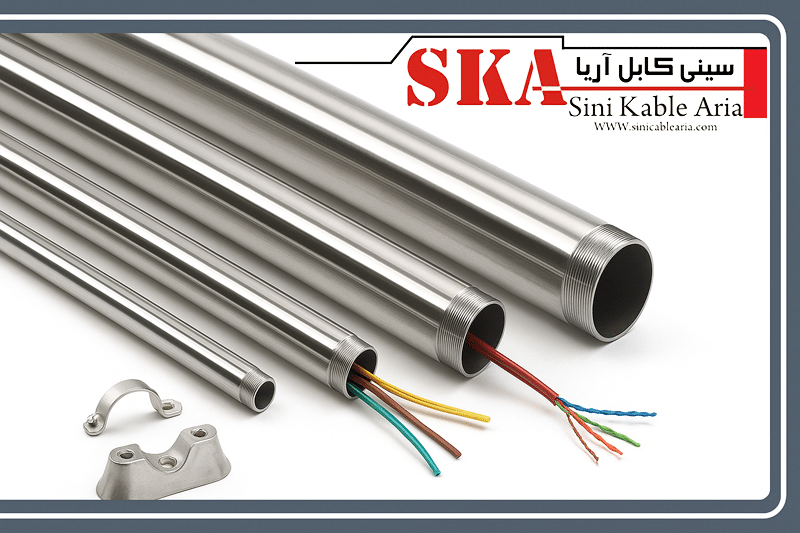

لوله فولادی برق یکی از تجهیزات مورد استفاده برای حفاظت و مسیرگذاری سیمها و کابلهای برق است. کابلها از داخل این لوله عبور می‌کنند و بدنه فولادی لوله میتواند از آن‌ها در برابر آسیبهای مکانیکی و تماس مستقیم افراد محافظت کند.
این لولهها از فولاد ساخته میشوند و در پروژههای ساختمانی، تأسیسات صنعتی، اداری، تجاری و سیستم‌های توزیع برق مورد استفاده قرار می‌گیرند. انتخاب نوع لوله فولادی برق به شرایط محیط نصب، نوع پروژه و میزان حفاظت موردنیاز بستگی دارد.
لوله فولادی برق به دلیل مقاومت مکانیکی مناسب، در بسیاری از مسیرهایی که حفاظت فیزیکی از سیم و کابل اهمیت دارد، مورد استفاده قرار می‌گیرد. بسته به شرایط پروژه، میتوان از انواع مختلف لوله فولادی از جمله لوله مشکی، گالوانیزه سرد و گالوانیزه گرم استفاده کرد.
قیمت لوله فولادی برق
قیمت لوله فولادی برق بر اساس سایز، نوع پوشش و مشخصات محصول تعیین میشود. در جدول زیر، قیمت انواع لوله فولادی برق آریا در سایزهای مختلف درج شده است.
قیمت‌های جدول به ازای هر متر لوله فولادی برق محاسبه شده و لولهها در شاخههای سه‌متری عرضه میشوند. مبالغ به ریال درج شده‌اند. برای سایزها یا مشخصات سفارشی، قیمت بر اساس مشخصات سفارش اعلام میشود.
| سایز لوله | مشکی | گالوانیزه سرد | آبکاری گرم |
| لوله سایز pg 11 | – | – | – |
| لوله سایز pg 13/5 | 340,000 | 290,000 | 570,000 |
| لوله سایز pg 16 | 380,000 | 330,000 | 600,000 |
| لوله سایز pg 21 | 445,000 | 395,000 | 710,000 |
| لوله سایز pg 29 | 750,000 | 700,000 | 1,160,000 |
| لوله سایز pg 36 | 1,120,000 | 1,070,000 | 1,420,000 |
| لوله سایز pg 48 | 1,380,000 | 1,330,000 | 1,720,000 |
خرید مستقیم لوله فولادی برق از کارخانه آریا
برای استعلام قیمت روز، موجودی و شرایط سفارش لوله فولادی برق، با واحد فروش آریا تماس بگیرید.

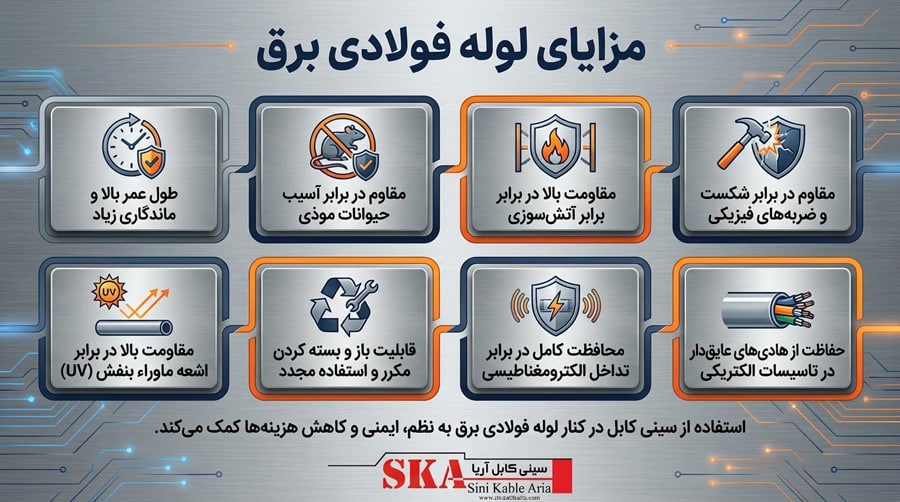

مزایای لوله فولادی برق
لوله فولادی برق به دلیل استحکام مکانیکی، دوام و قابلیت حفاظت از سیم و کابل، در بسیاری از پروژههای ساختمانی و صنعتی مورد استفاده قرار می‌گیرد. مهمترین مزایای استفاده از این لولهها عبارت‌اند از:
طول عمر و دوام بالا: بدنه فولادی لوله در برابر ضربه، فشار و تغییر شکل مقاومت مناسبی دارد و در صورت انتخاب و نصب صحیح، میتواند برای مدت طولانی مورد استفاده قرار گیرد.
مقاومت در برابر آتش: فولاد ماده‌ای غیرقابل اشتعال است و بدنه فولادی لوله مانند مواد قابل اشتعال به گسترش شعله کمک نمی‌کند. میزان حفاظت کابلها در برابر حریق به نوع کابل و شرایط اجرای سیستم نیز بستگی دارد.
حفاظت در برابر آسیبهای مکانیکی: لوله فولادی از سیم و کابل در برابر ضربه، فشار، برخورد اجسام و برخی آسیبهای ناشی از جوندگان محافظت میکند و برای مسیرهایی که حفاظت فیزیکی اهمیت دارد، گزینه مناسبی است.
مقاومت در برابر تابش UV: بدنه فولادی در برابر تابش مستقیم خورشید دچار تخریب ناشی از اشعه فرابنفش نمی‌شود؛ با این حال، مقاومت پوشش سطحی لوله در فضای باز به نوع پوشش و شرایط محیطی بستگی دارد.
امکان استفاده مجدد: در صورت سالم ماندن لوله و نداشتن آسیب، خوردگی یا تغییر شکل، امکان استفاده مجدد از آن در برخی پروژه‌ها وجود دارد.
کمک به کاهش تداخلات الکترومغناطیسی: بدنه فلزی لوله میتواند در ایجاد یک مسیر فلزی محافظ برای کابلها و کاهش برخی اثرات تداخل الکترومغناطیسی نقش داشته باشد. میزان این حفاظت به نوع کابل، ساختار مسیر و نحوه اجرای سیستم بستگی دارد.
مقاومت مناسب در برابر فشار و ضربه: لولههای فولادی در مقایسه با بسیاری از لولههای غیرفلزی، مقاومت مکانیکی بالاتری دارند. میزان تحمل فشار و ضربه به نوع لوله، ضخامت، سایز و شرایط نصب بستگی دارد.
کاهش نیاز به تعمیر و تعویض: دوام و مقاومت مناسب لوله فولادی میتواند نیاز به تعمیر یا تعویض زودهنگام مسیر را کاهش دهد و در بلندمدت به کنترل هزینه‌های نگهداری کمک کند.
در برخی پروژه‌ها، استفاده ترکیبی از سینی کابل و لوله فولادی برق میتواند متناسب با شرایط مسیر، نوع کابل و میزان حفاظت موردنیاز، راهکار مناسبی برای سامان‌دهی و حفاظت از کابلها باشد.
عملکرد و کاربرد لوله فولادی برق
لوله فولادی برق مسیر مناسبی برای عبور و حفاظت از سیمها و کابلهای برق ایجاد میکند و با ایجاد یک پوشش فلزی، میتواند از کابلها در برابر برخی آسیبهای مکانیکی محافظت کند. میزان حفاظت در برابر رطوبت و شرایط محیطی نیز به نوع لوله، پوشش سطحی، اتصالات و نحوه اجرای مسیر بستگی دارد.
این لولهها در پروژههای ساختمانی، صنعتی و برخی مسیرهای زیرزمینی مورد استفاده قرار می‌گیرند و انتخاب صحیح نوع لوله و اجرای اصولی آن میتواند به افزایش ایمنی و کاهش آسیبهای احتمالی به سیم و کابل کمک کند.
همچنین بدنه فلزی لوله، در صورت طراحی و اجرای مناسب سیستم، میتواند در کاهش برخی تداخلات الکترومغناطیسی نقش داشته باشد. استفاده از لوله فولادی برق با مشخصات متناسب با پروژه و رعایت الزامات اجرایی، علاوه بر حفاظت از کابلها، به ایجاد مسیر منظم‌تر و قابل‌قبول برای تأسیسات برق کمک میکند.
انواع لوله فولادی برق
لولههای فولادی برق در انواع مختلفی تولید میشوند و بر اساس نوع پوشش، شرایط محیطی و نیاز پروژه میتوان گزینه مناسب را انتخاب کرد. این لولهها قابلیت خمکاری دارند و میتوان با استفاده از تجهیزات مناسب، مسیر لولهکشی را متناسب با مسیر عبور سیم و کابل اجرا کرد.
در محصولات آریا، لولههای فولادی برق در سایزهای مختلف عرضه میشوند و انتخاب نوع لوله به عواملی مانند محل نصب، میزان حفاظت مکانیکی موردنیاز، شرایط محیطی و نوع پوشش بستگی دارد.
به‌طور کلی، لولههای فولادی برق مورد استفاده در پروژه‌ها را میتوان از نظر پوشش به سه گروه اصلی تقسیم کرد:
- لوله فولادی سیاه: مناسب برای برخی کاربردهای داخلی و محیطهایی که شرایط خوردگی شدید وجود ندارد.
- لوله فولادی گالوانیزه سرد: دارای پوشش روی ایجادشده به روش گالوانیزه سرد و مناسب برای کاربردهایی که به حفاظت در برابر خوردگی در شرایط متعارف نیاز دارند.
- لوله فولادی گالوانیزه گرم: دارای پوشش روی به روش غوطه‌وری گرم و مناسب‌تر برای محیطهایی که لوله در معرض رطوبت و عوامل خورنده بیشتری قرار دارد.
لوله فولادی برق سیاه
لوله فولادی سیاه بدون پوشش گالوانیزه روی تولید میشود و در برخی مسیرهای داخلی تأسیسات برق مورد استفاده قرار می‌گیرد. انتخاب این نوع لوله باید با توجه به شرایط محیطی و میزان احتمال خوردگی انجام شود.
در محیط‌های مرطوب، فضای باز یا مکانهایی که احتمال تماس لوله با عوامل خورنده وجود دارد، نوع پوشش اهمیت بیشتری پیدا میکند و میتوان متناسب با شرایط پروژه از لولههای گالوانیزه استفاده کرد.
در اجرای لولهکشی برق، مسیر عبور لولهها و نحوه اتصال آن‌ها به جعبه‌ها، تجهیزات و سازه باید مطابق الزامات فنی و مقررات مربوط به پروژه انجام شود.
لوله فولادی برق گالوانیزه سرد
لوله فولادی گالوانیزه سرد یکی از انواع لولههای فولادی برق است که سطح آن با یک لایه پوشش روی به روش گالوانیزه سرد پوشش داده میشود. این پوشش برای افزایش مقاومت سطح لوله در برابر خوردگی ایجاد میشود.
میزان مقاومت لوله گالوانیزه سرد در برابر خوردگی به نوع و ضخامت پوشش و همچنین شرایط محیطی بستگی دارد. به همین دلیل، هنگام انتخاب این نوع لوله باید محل نصب و میزان رطوبت یا عوامل خورنده محیط در نظر گرفته شود.
لوله فولادی برق گالوانیزه گرم
در لوله فولادی برق گالوانیزه گرم، پوشش روی به روش غوطه‌وری در حمام روی مذاب روی سطح لوله ایجاد میشود. این نوع پوشش میتواند مقاومت مناسبی در برابر خوردگی و شرایط محیطی ایجاد کند و برای پروژه‌هایی که لوله در معرض رطوبت یا عوامل خورنده قرار دارد، گزینه مناسبی باشد.
میزان دوام پوشش گالوانیزه گرم به کیفیت پوشش، ضخامت آن و شرایط محیطی بستگی دارد؛ بنابراین انتخاب این نوع لوله باید متناسب با محل نصب و نیازهای پروژه انجام شود.
تفاوت لوله گالوانیزه سرد و گرم
لولههای فولادی گالوانیزه سرد و گرم هر دو دارای پوشش روی هستند، اما روش ایجاد پوشش و میزان مقاومت آن‌ها در برابر شرایط محیطی میتواند متفاوت باشد. به همین دلیل، انتخاب بین این دو نوع لوله باید بر اساس محل نصب، میزان رطوبت و احتمال خوردگی انجام شود.
روش ایجاد پوشش: در گالوانیزه سرد، پوشش روی به روش الکتروشیمیایی روی سطح لوله ایجاد میشود؛ در گالوانیزه گرم، لوله در فرآیند غوطه‌وری در روی مذاب پوشش داده میشود. تفاوت در روش پوشش‌دهی میتواند بر ضخامت و عملکرد پوشش نهایی تأثیر بگذارد.
مقاومت در برابر خوردگی: گالوانیزه گرم در بسیاری از شرایط، به دلیل ایجاد پوشش مقاوم‌تر و ضخیم‌تر، حفاظت بیشتری در برابر خوردگی ایجاد میکند. با این حال، میزان مقاومت نهایی به مشخصات پوشش و شرایط محیطی بستگی دارد.
ظاهر سطح: ظاهر لوله گالوانیزه به روش تولید و مشخصات پوشش بستگی دارد و صرفاً براق‌تر یا مات‌تر بودن سطح، معیار مناسبی برای تعیین کیفیت لوله نیست.
قیمت: قیمت لوله گالوانیزه گرم و سرد میتواند متفاوت باشد. روش گالوانیزه، میزان پوشش، مشخصات محصول، هزینه تولید و شرایط بازار از عوامل مؤثر بر قیمت هستند.
انتخاب برای پروژه: برای محیط‌های داخلی و شرایطی که میزان خوردگی پایین‌تر است، لوله گالوانیزه سرد میتواند گزینه مناسبی باشد. در محیط‌های مرطوب یا شرایطی که حفاظت بیشتر در برابر خوردگی موردنیاز است، میتوان از لوله گالوانیزه گرم استفاده کرد.
دوام و طول عمر: دوام لوله به نوع و کیفیت پوشش، ضخامت آن، شرایط محیطی، نحوه نصب و میزان نگهداری بستگی دارد. در شرایط مناسب، پوشش گالوانیزه گرم میتواند حفاظت بلندمدتی در برابر خوردگی فراهم کند.
بازه قیمت لوله فولادی برق بر اساس سایز
برای برآورد سریع هزینه پروژه، میتوان قیمت لوله فولادی برق را بر اساس سایز و نوع پوشش به‌صورت بازه‌ای بررسی کرد. قیمت نهایی هر محصول به سایز، نوع پوشش، مشخصات فنی و شرایط روز بازار بستگی دارد.
بر اساس قیمت‌های درج‌شده در جدول قیمت این صفحه، بازه قیمت هر متر از سایزهای پرکاربرد به شرح زیر است:
لوله فولادی برق سایز PG 13.5: حدود ۲۹۰,۰۰۰ تا ۵۷۰,۰۰۰ ریال به ازای هر متر
لوله فولادی برق سایز PG 16: حدود ۳۳۰,۰۰۰ تا ۶۰۰,۰۰۰ ریال به ازای هر متر
لوله فولادی برق سایز PG 21: حدود ۳۹۵,۰۰۰ تا ۷۱۰,۰۰۰ ریال به ازای هر متر
لوله فولادی برق سایز PG 29: حدود ۷۰۰,۰۰۰ تا ۱,۱۶۰,۰۰۰ ریال به ازای هر متر
لوله فولادی برق سایز PG 36: حدود ۱,۰۷۰,۰۰۰ تا ۱,۴۲۰,۰۰۰ ریال به ازای هر متر
لوله فولادی برق سایز PG 48: حدود ۱,۳۳۰,۰۰۰ تا ۱,۷۲۰,۰۰۰ ریال به ازای هر متر
برای انتخاب نوع لوله، علاوه بر قیمت باید شرایط محیطی و میزان حفاظت موردنیاز نیز در نظر گرفته شود. در محیط‌های مرطوب یا فضای باز، انتخاب پوشش مناسب اهمیت بیشتری دارد؛ در محیط‌های داخلی و شرایط کم‌خورنده نیز میتوان بر اساس مشخصات پروژه از لوله مشکی یا گالوانیزه سرد استفاده کرد.
مقایسه لوله فولادی با لوله PVC و پلی‌اتیلن در تأسیسات الکتریکی
انتخاب لوله مناسب برای حفاظت و مسیرگذاری سیم و کابل به شرایط محیطی، میزان حفاظت مکانیکی موردنیاز، روش اجرا و الزامات پروژه بستگی دارد. لوله فولادی، PVC و پلی‌اتیلن هرکدام ویژگی‌ها و کاربردهای متفاوتی دارند و انتخاب بین آن‌ها باید متناسب با شرایط پروژه انجام شود.
لوله فولادی برق
لوله فولادی به دلیل مقاومت مکانیکی مناسب، برای مسیرهایی که حفاظت فیزیکی سیم و کابل اهمیت دارد گزینه مناسبی است. فولاد ماده‌ای غیرقابل اشتعال است، اما میزان حفاظت سیستم در برابر حریق به نوع کابل، طراحی مسیر و شرایط اجرای تأسیسات نیز بستگی دارد.
در لولههای فولادی بدون پوشش مناسب، احتمال خوردگی وجود دارد؛ به همین دلیل در محیط‌های مرطوب یا خورنده، انتخاب پوشش مناسب مانند گالوانیزه اهمیت بیشتری پیدا میکند. وزن بالاتر و نیاز به تجهیزات و اتصالات مناسب برای نصب نیز از مواردی است که باید در طراحی و اجرای مسیر در نظر گرفته شود.
لوله PVC
لوله PVC وزن کمی دارد، عایق الکتریکی است و در برابر بسیاری از مواد خورنده مقاومت مناسبی دارد. همچنین نصب و برش آن در بسیاری از پروژه‌ها ساده‌تر است.
در مقابل، مقاومت مکانیکی و رفتار این لوله در برابر حرارت به نوع و مشخصات محصول بستگی دارد و در شرایطی که حفاظت مکانیکی بالا یا مقاومت حرارتی بیشتری موردنیاز باشد، باید مشخصات فنی آن با نیاز پروژه تطبیق داده شود.
لوله پلی‌اتیلن
لولههای پلی‌اتیلن سبک و انعطاف‌پذیر هستند و می‌توانند برای برخی مسیرهای پیچیده یا کاربردهایی که انعطاف‌پذیری اهمیت دارد مورد استفاده قرار گیرند. این لولهها در برابر بسیاری از عوامل خورنده مقاومت مناسبی دارند.
در کاربردهای فضای باز، مقاومت محصول در برابر تابش UV باید بر اساس مشخصات سازنده بررسی شود. همچنین میزان حفاظت مکانیکی موردنیاز پروژه باید هنگام انتخاب لوله پلی‌اتیلن در نظر گرفته شود.
مقایسه کلی
| ویژگی | لوله فولادی | لوله PVC | لوله پلی‌اتیلن |
|---|---|---|---|
| مقاومت مکانیکی | بالا | متوسط | وابسته به نوع محصول |
| وزن | بیشتر | کم | کم |
| عایق الکتریکی | خیر | بله | بله |
| مقاومت در برابر خوردگی | وابسته به نوع پوشش | مناسب | مناسب |
| انعطاف‌پذیری | کم تا متوسط | متوسط | بالا |
| مقاومت در برابر آتش | فولاد غیرقابل اشتعال است | وابسته به نوع PVC | وابسته به نوع محصول |
| مناسب برای مسیرهای با نیاز به حفاظت مکانیکی بالا | بله | محدودتر | وابسته به محصول و شرایط نصب |
در نهایت، انتخاب بین لوله فولادی، PVC و پلی‌اتیلن باید بر اساس شرایط محیطی، میزان حفاظت موردنیاز، روش نصب، مشخصات فنی محصول و الزامات پروژه انجام شود. برای انتخاب دقیق‌تر، مشخصات فنی محصول و شرایط واقعی محل اجرا باید بررسی شود.
شاخه‌بندی و اتصالات لوله فولادی برق
لولههای فولادی برق معمولاً در شاخههای مشخص عرضه میشوند و در پروژه‌هایی که طول مسیر بیشتر از طول یک شاخه است، برای اتصال بخش‌های مختلف از اتصالات مناسب لوله برق استفاده میشود. انتخاب نوع اتصال باید متناسب با سایز لوله، روش نصب و شرایط مسیر انجام شود.
لوله فولادی برق را میتوان با توجه به مسیر اجرا و نیاز پروژه خم کرد و با استفاده از اتصالات مناسب، مسیر پیوسته‌ای برای عبور و حفاظت از سیمها و کابلها ایجاد کرد. کیفیت اجرای اتصالات و رعایت الزامات فنی، در عملکرد و حفاظت مناسب مسیر لولهکشی اهمیت دارد.
بیشتر بدانید >> برای آشنایی بیشتر با تفاوت کاربرد لوله فلکسیبل و لوله فولادی برق، می‌توانید مقاله «تفاوت لوله فلکسیبل و لوله فولادی برق» را مطالعه کنید.
برش و آماده‌سازی لوله فولادی برق
برای اجرای لولهکشی برق، لوله فولادی باید متناسب با نقشه مسیر و ابعاد موردنیاز پروژه برش داده و آماده شود. ابتدا محل برش روی لوله مشخص میشود و سپس لوله با استفاده از گیره مناسب ثابت می‌ماند تا هنگام برش حرکت نکند.
بسته به سایز و نوع لوله میتوان از ابزارهایی مانند کمان اره یا لوله‌بر برای برش استفاده کرد. پس از برش، لبه‌های لوله باید با سوهان یا ابزار مناسب صاف و پلیسه‌گیری شوند تا لبه‌های تیز باقی‌مانده به سیم و کابل آسیب نرسانند.
ابزار مورد نیاز برای کار با لوله فولادی برق
گیره لوله
گیره لوله برای ثابت نگه‌داشتن لوله هنگام برش، سوهان‌کاری و برخی عملیات اجرایی استفاده میشود. ثابت بودن لوله، کنترل بهتر ابزار و اجرای دقیق‌تر عملیات را امکان‌پذیر میکند.
آچار لوله
آچار لوله برای گرفتن و چرخاندن لوله و برخی اتصالات مورد استفاده قرار می‌گیرد. نوع و اندازه آچار باید متناسب با سایز لوله و نوع عملیات انتخاب شود.
برقو
برقو برای پلیسه‌گیری و صاف‌کردن لبه داخلی لوله پس از برش استفاده میشود. این کار اهمیت زیادی دارد، زیرا لبه‌های تیز و پلیسه‌های باقی‌مانده می‌توانند هنگام عبور سیم و کابل باعث آسیب به روکش آن‌ها شوند.
برقو در مدل‌های دستی و ماشینی موجود است و انتخاب نوع ابزار به سایز لوله، حجم کار و شرایط پروژه بستگی دارد.
چگونه لوله فولادی برق مناسب انتخاب کنیم؟
انتخاب لوله فولادی برق مناسب به شرایط محیط نصب، میزان حفاظت مکانیکی موردنیاز، سایز لوله، نوع پوشش و الزامات فنی پروژه بستگی دارد. بنابراین نمی‌توان یک نوع لوله را به‌عنوان بهترین گزینه برای تمام پروژه‌ها معرفی کرد.
در محیطهایی که احتمال رطوبت و خوردگی بیشتر است، استفاده از لوله فولادی گالوانیزه میتواند گزینه مناسبی باشد و در شرایط سختتر، نوع و کیفیت پوشش اهمیت بیشتری پیدا میکند. در مقابل، برای برخی مسیرهای داخلی با شرایط محیطی متعارف، میتوان بر اساس مشخصات پروژه از لوله فولادی مشکی یا گالوانیزه سرد استفاده کرد.
هنگام خرید لوله فولادی برق، علاوه بر سایز و ضخامت، نوع پوشش، کیفیت ساخت، مشخصات فنی، نوع اتصالات و الزامات اجرایی پروژه را نیز بررسی کنید. در صورت وجود، دریافت مشخصات فنی و گواهی‌های مرتبط با محصول میتواند به انتخاب دقیق‌تر کمک کند.
شیوه نصب لوله فولادی برق
اجرای لولهکشی برق باید بر اساس نقشه‌های تأسیسات و با در نظر گرفتن مسیر سایر تأسیسات ساختمان انجام شود. بررسی مسیرها پیش از شروع کار میتواند از تداخل بین تأسیسات، دوباره‌کاری و تغییرات غیرضروری در زمان اجرا جلوگیری کند.
پیش از نصب لولهها، مسیر عبور سیم و کابل، محل جعبه‌ها، تجهیزات و نقاط تغییر مسیر مشخص میشود. فاصله‌گذاری بین مسیر برق و سایر تأسیسات نیز باید مطابق مقررات و الزامات فنی پروژه انجام شود.
برای تغییر مسیر لوله فولادی برق میتوان از تجهیزات مناسب خمکاری استفاده کرد. انتخاب روش و ابزار خمکاری به سایز و نوع لوله و همچنین شرایط اجرای پروژه بستگی دارد و باید به‌گونه‌ای انجام شود که لوله دچار تغییر شکل یا آسیب نشود.
شعاع خم و نحوه اجرای خم‌ها باید مطابق مشخصات فنی لوله و الزامات استاندارد و مقررات مربوط به پروژه تعیین شود. پس از اجرای مسیر نیز باید اتصالات، بست‌ها و نقاط اتصال به‌درستی بررسی و محکم شوند.
آموزش گام به گام نصب لوله فولادی برق
نصب لوله فولادی برق باید بر اساس نقشه برق و با توجه به مسیر عبور سیمها و کابلها انجام شود. برنامه‌ریزی صحیح مسیر لولهها پیش از شروع کار، به کاهش خطا و جلوگیری از دوباره‌کاری کمک میکند.
۱. مشخص کردن مسیر لولهکشی
در ابتدا مسیر عبور لولهها، محل جعبه‌ها، تجهیزات و نقاط تغییر مسیر بر اساس نقشه برق مشخص میشود. در این مرحله باید مسیر سایر تأسیسات ساختمان نیز در نظر گرفته شود تا از ایجاد تداخل جلوگیری شود.
۲. نصب بست و ساپورت
پس از مشخص شدن مسیر، لولهها با استفاده از بست‌ها و ساپورت‌های مناسب در محل خود ثابت میشوند. فاصله و نوع بست باید متناسب با سایز لوله، روش نصب و شرایط پروژه انتخاب شود تا مسیر لولهکشی استحکام مناسبی داشته باشد.
۳. اندازه‌گیری و برش لوله
لولهها بر اساس طول موردنیاز اندازه‌گیری و با ابزار مناسب برش داده میشوند. پس از برش، لبه‌های لوله باید به‌طور کامل پلیسه‌گیری و صاف شوند تا هنگام عبور سیم و کابل، احتمال آسیب به روکش آن‌ها کاهش پیدا کند.
۴. خمکاری و اتصال لولهها
در نقاطی که مسیر تغییر جهت دارد، لوله با تجهیزات مناسب خم میشود یا از اتصالات سازگار با سیستم استفاده میشود. خمکاری باید به شکلی انجام شود که سطح مقطع لوله دچار تغییر شکل شدید نشود و عبور سیم و کابل در داخل آن با مشکل مواجه نشود.
۵. عبور سیم و کابل
پس از تکمیل مسیر و بررسی اتصالات، سیمها و کابلها با استفاده از فنر سیمکشی یا ابزار مناسب از داخل لوله عبور داده میشوند. پیش از سیمکشی باید مسیر لولهها از نظر گرفتگی، پلیسه و آسیبهای احتمالی بررسی شود.
۶. بررسی نهایی مسیر
در پایان، استحکام بست‌ها، اتصالات، مسیر لولهها و شرایط عبور سیم و کابل بررسی میشود. اجرای صحیح لولهکشی و رعایت الزامات فنی پروژه، به ایجاد یک مسیر منظم و مناسب برای حفاظت از سیم و کابل کمک میکند.
کاربردهای لوله فولادی برق گالوانیزه
لوله فولادی برق گالوانیزه به دلیل داشتن پوشش روی، در مسیرهایی مورد استفاده قرار می‌گیرد که علاوه بر حفاظت مکانیکی از سیم و کابل، مقاومت مناسب‌تری در برابر خوردگی موردنیاز است.
این نوع لوله بسته به مشخصات محصول و شرایط پروژه میتواند در مسیرهای برق ساختمان، تأسیسات صنعتی، فضاهای نیمه‌باز و برخی محیطهایی که احتمال تماس با رطوبت یا عوامل خورنده وجود دارد، مورد استفاده قرار گیرد.
در پروژههای صنعتی که مسیرگذاری و نگهداری کابلها اهمیت دارد، نردبان کابل نیز یکی از تجهیزات مورد استفاده برای اجرای مسیر کابل است.
انتخاب بین گالوانیزه سرد و گرم باید بر اساس شرایط محیطی، میزان رطوبت، احتمال خوردگی و مشخصات فنی محصول انجام شود. در محیطهایی که شرایط خورنده شدیدتر است، نوع و کیفیت پوشش اهمیت بیشتری پیدا میکند.
در پروژههای ساختمانی و صنعتی، لوله فولادی برق گالوانیزه میتواند برای حفاظت و مسیرگذاری سیمها و کابلها در بخش‌هایی استفاده شود که مقاومت مکانیکی و حفاظت در برابر خوردگی اهمیت دارد.
قوس‌ها و مهار لوله فولادی برق
در طراحی و اجرای مسیر لوله فولادی برق، تعداد و محل قوس‌ها باید به‌گونه‌ای انتخاب شود که عبور سیم و کابل از داخل لوله با مشکل مواجه نشود. در مسیرهایی که تعداد تغییر جهت‌ها زیاد است، استفاده از جعبه‌های مناسب برای دسترسی و سیمکشی میتواند اجرای کار را ساده‌تر کند.
تعداد مجاز قوس‌ها بین دو نقطه دسترسی باید بر اساس مقررات و استاندارد مورد استفاده در پروژه تعیین شود. در صورت افزایش تعداد قوس‌ها یا طول مسیر، پیش‌بینی نقاط دسترسی مناسب برای عبور سیم و کابل اهمیت بیشتری پیدا میکند.
نصب لوله فولادی برق توکار
لولههای برق توکار باید با توجه به عمق مناسب نصب، نوع مصالح و شرایط اجرای دیوار یا سقف اجرا شوند. عمق و نحوه قرارگیری لوله باید مطابق نقشه، مقررات و الزامات فنی پروژه تعیین شود تا ضمن حفاظت مناسب از لوله، امکان اجرای صحیح پوشش نهایی دیوار یا سقف نیز وجود داشته باشد.

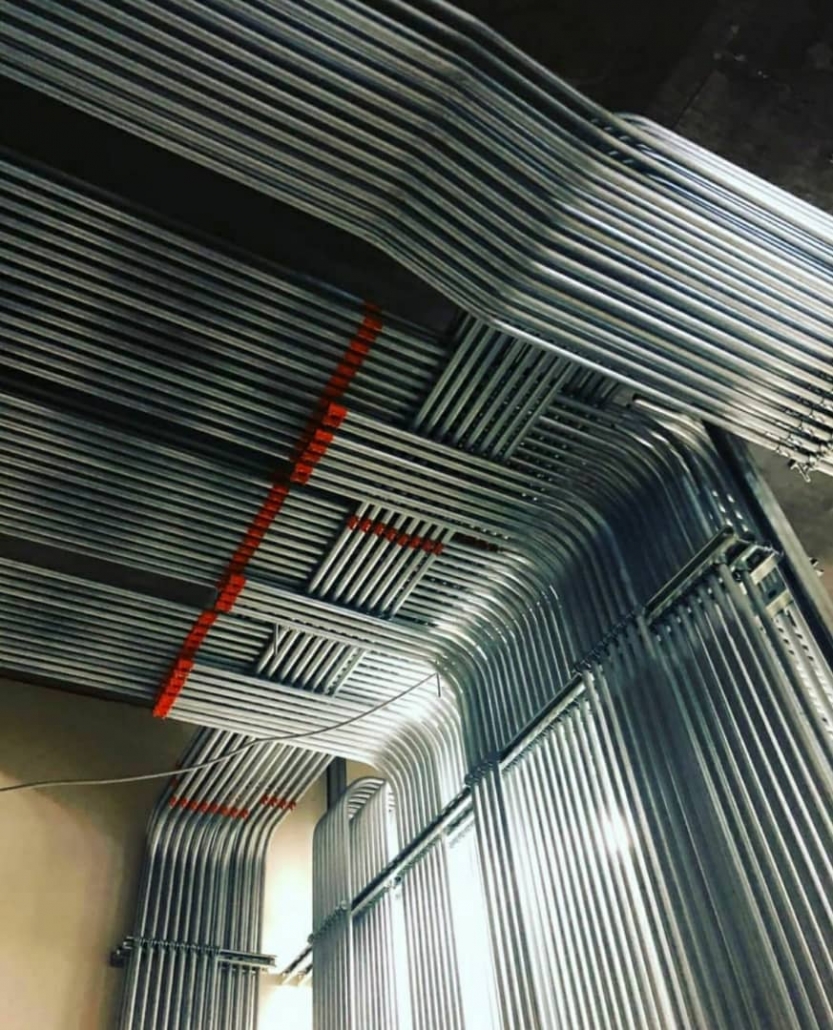

نصب لوله فولادی برق روکار
در اجرای روکار، لولهها باید با استفاده از بست‌ها و تجهیزات مناسب به دیوار، سقف یا سازه متصل شوند. نوع و فاصله بست‌ها باید متناسب با سایز و وزن لوله، نوع سطح نصب و شرایط پروژه انتخاب شود.
برای نصب روی سطوح مختلف مانند دیوارهای ساختمانی، سازه‌های فلزی یا سطوح چوبی، باید از پیچ، رول‌پلاک یا تجهیزات اتصال متناسب با جنس سطح استفاده شود تا لوله به‌صورت محکم و پایدار مهار شود.
استفاده از روش‌های غیراصولی برای ثابت کردن لوله میتواند باعث آسیب به لوله، کاهش استحکام مسیر و ایجاد مشکل در ادامه عملیات اجرایی شود.
حفاظت لوله فولادی برق سیاه
در صورتی که از لوله فولادی سیاه در مسیرهای روکار استفاده شود، شرایط محیطی و احتمال خوردگی باید در نظر گرفته شود. در صورت نیاز، سطح لوله، جعبه‌ها و تجهیزات جانبی باید با پوشش مناسب ضدخوردگی محافظت شوند تا دوام سیستم در محیط موردنظر افزایش پیدا کند.
عوامل مؤثر بر ماندگاری لوله فولادی برق
ماندگاری لوله فولادی برق به کیفیت ساخت، نوع فولاد، ضخامت لوله، نوع پوشش سطحی، شرایط محیطی و نحوه نصب بستگی دارد. انتخاب لوله متناسب با محل اجرا میتواند احتمال خوردگی، آسیب مکانیکی و فرسودگی زودهنگام را کاهش دهد.
تأثیر خوردگی بر ماندگاری لوله
خوردگی یکی از عوامل مهم در کاهش دوام تجهیزات فولادی است. میزان خوردگی لوله فولادی برق به عواملی مانند رطوبت، تماس با مواد خورنده، شرایط محیطی و نوع پوشش سطحی بستگی دارد.
لوله فولادی مشکی در محیط‌های مستعد خوردگی به حفاظت بیشتری نیاز دارد، در حالی که لولههای گالوانیزه دارای پوشش روی هستند که برای افزایش مقاومت سطح فولاد در برابر خوردگی استفاده میشود. عملکرد و دوام این پوشش نیز به نوع، کیفیت و ضخامت آن و شرایط محیطی بستگی دارد.
تأثیر شرایط نصب
نحوه نصب نیز در طول عمر لوله اهمیت دارد. آسیب دیدن پوشش در زمان برش، خمکاری یا نصب، تماس نامناسب با رطوبت و استفاده از اتصالات نامتناسب میتواند احتمال خوردگی یا آسیب به لوله را افزایش دهد.
به همین دلیل، انتخاب نوع لوله و پوشش باید بر اساس شرایط واقعی محل نصب و میزان حفاظت موردنیاز پروژه انجام شود.
عوامل مؤثر بر قیمت لوله فولادی برق
قیمت لوله فولادی برق فقط به سایز لوله محدود نمی‌شود و عوامل مختلفی مانند جنس و ضخامت فولاد، نوع پوشش، مشخصات فنی، مقدار سفارش و شرایط بازار می‌توانند بر قیمت نهایی تأثیر داشته باشند.
مهمترین عوامل مؤثر بر قیمت لوله فولادی برق عبارت‌اند از:
سایز و ضخامت لوله:
هرچه سایز یا ضخامت لوله افزایش پیدا کند، معمولاً مقدار مواد اولیه موردنیاز و وزن محصول نیز بیشتر میشود و این موضوع میتواند بر قیمت هر متر لوله تأثیر بگذارد.
نوع لوله و پوشش:
لوله فولادی مشکی، گالوانیزه سرد و گالوانیزه گرم از نظر فرآیند تولید و نوع پوشش با یکدیگر تفاوت دارند و قیمت آن‌ها نیز میتواند متفاوت باشد.
وزن و مقدار پوشش گالوانیزه:
در لولههای گالوانیزه، مشخصات و میزان پوشش روی میتواند بر هزینه تولید و قیمت محصول اثرگذار باشد.
مشخصات فنی و الزامات پروژه:
نوع محصول، مشخصات فنی و الزامات موردنیاز پروژه میتواند در انتخاب و قیمت لوله تأثیر داشته باشد. در صورت نیاز به محصول یا مشخصات سفارشی، قیمت بر اساس شرایط سفارش تعیین میشود.
مقدار سفارش:
حجم خرید و تعداد شاخههای موردنیاز میتواند بر شرایط فروش و قیمت نهایی سفارش تأثیرگذار باشد.
هزینه مواد اولیه:
تغییر قیمت فولاد و سایر مواد اولیه مورد استفاده در تولید، یکی از عوامل مؤثر بر قیمت لوله فولادی برق است.
شرایط بازار و هزینه‌های تولید:
هزینه تولید، حمل‌ونقل، انرژی، شرایط عرضه و تقاضا و تغییرات بازار نیز می‌توانند باعث تغییر قیمت لوله فولادی برق شوند.
به همین دلیل، برای خرید پروژه‌ای بهتر است علاوه بر مقایسه قیمت هر متر، نوع لوله، سایز، ضخامت، نوع پوشش، مقدار سفارش و مشخصات فنی محصول نیز با یکدیگر مقایسه شوند.
خرید لوله فولادی برق از کارخانه آریا
سینی کابل آریا تولیدکننده و عرضه‌کننده تجهیزات برق صنعتی از جمله لوله فولادی برق است. محصولات بر اساس مشخصات فنی و نیاز پروژه در انواع مختلف از جمله لوله فولادی مشکی، گالوانیزه سرد و گالوانیزه گرم عرضه میشوند.
برای اطلاع از قیمت روز، موجودی، سایزهای قابل عرضه و شرایط خرید، می‌توانید با واحد فروش آریا تماس بگیرید و مشخصات موردنیاز پروژه را اعلام کنید.
سوالات متداول لوله فولادی برق
مهمترین اتصالات مورد نیاز برای نصب لوله فولادی برق کدامند؟
بسته به نوع مسیر و سیستم لولهکشی، اتصالات مختلفی برای اجرای لوله فولادی برق استفاده میشود. از جمله اتصالات پرکاربرد میتوان به بوشن برای اتصال دو شاخه لوله، زانویی و اتصالات تغییر مسیر، جعبه تقسیم یا جعبه برق، درپوش و انواع بستهای مناسب اشاره کرد.
نوع و سایز اتصالات باید با مشخصات لوله و شرایط اجرای پروژه هماهنگ باشد تا مسیر لولهکشی استحکام و عملکرد مناسبی داشته باشد.
آیا لوله فولادی برق قابلیت خمکاری دارد یا باید فقط از زانویی استفاده کرد؟
بله. لوله فولادی برق قابلیت خمکاری دارد و در بسیاری از مسیرها میتوان با استفاده از ابزار مناسب، لوله را متناسب با مسیر پروژه شکل داد. استفاده از خمکاری صحیح میتواند تعداد اتصالات و زانوییهای موردنیاز را کاهش دهد.
ابزار خمکاری باید متناسب با سایز و نوع لوله انتخاب شود. هنگام خم کردن لوله نیز باید از تغییر شکل شدید، لهشدگی یا آسیب به پوشش سطحی جلوگیری شود تا عبور سیم و کابل از داخل لوله با مشکل مواجه نشود.
در نقاطی که خمکاری مناسب نیست یا تغییر مسیر خاصی موردنیاز است، میتوان از اتصالات سازگار با سیستم لولهکشی استفاده کرد.
آیا لولهکشی فولادی برق نیاز به ارتینگ دارد؟
بدنه فلزی لوله فولادی برق باید در طراحی سیستم حفاظتی تأسیسات الکتریکی، از نظر پیوستگی الکتریکی و اتصال به سیستم حفاظتی پروژه بررسی شود. در صورت وجود خطای الکتریکی یا آسیب عایق سیم و کابل، مسیر فلزی میتواند در معرض ولتاژ قرار گیرد؛ بنابراین نحوه هم‌بندی و اتصال حفاظتی اجزای فلزی باید مطابق مقررات و استانداردهای مورد استفاده در پروژه اجرا شود.
نوع اتصال، تجهیزات مورد استفاده و الزامات مربوط به ارتینگ باید توسط فرد متخصص و بر اساس سیستم برق ساختمان و مقررات اجرایی پروژه تعیین شود.
طول عمر مفید لولههای فولادی برق چقدر است؟
طول عمر لوله فولادی برق به عواملی مانند نوع لوله، ضخامت، کیفیت ساخت، نوع پوشش، شرایط محیطی و کیفیت نصب بستگی دارد. لوله‌ای که متناسب با شرایط پروژه انتخاب و به‌درستی نصب و نگهداری شود، میتواند برای مدت طولانی مورد استفاده قرار گیرد.
در محیط‌های مرطوب یا خورنده، انتخاب نوع پوشش مناسب اهمیت بیشتری دارد و لولههای گالوانیزه می‌توانند در برابر خوردگی حفاظت بیشتری ایجاد کنند. آسیب‌ندیدن پوشش هنگام برش، خمکاری و نصب نیز در افزایش دوام لوله مؤثر است.
کاربرد اصلی لولههای فولادی برق در چه مکانهایی است؟
لوله فولادی برق برای مسیرگذاری و حفاظت فیزیکی سیمها و کابلها در برابر عواملی مانند ضربه، فشار و آسیبهای مکانیکی استفاده میشود. این لولهها در پروژههای ساختمانی، صنعتی، سولهها، کارخانهها، پارکینگها، موتورخانهها و برخی تأسیسات صنعتی کاربرد دارند.
در محیطهایی که احتمال آسیب مکانیکی یا شرایط محیطی سختتر وجود دارد، انتخاب نوع مناسب لوله و پوشش آن اهمیت بیشتری پیدا میکند. نوع لوله باید متناسب با شرایط محل نصب و الزامات فنی پروژه انتخاب شود.
سایزهای لوله فولادی برق به چه صورت است؟
لولههای فولادی برق در سایزهای مختلف تولید و عرضه میشوند و انتخاب سایز مناسب به تعداد، قطر و مشخصات سیمها و کابلهای عبوری و همچنین شرایط اجرای مسیر بستگی دارد.
در محصولات آریا، لولههای فولادی برق در سایزهایی مانند PG13.5، PG16، PG21، PG29، PG36 و PG48 عرضه میشوند. طول شاخههای محصولات نیز باید بر اساس مشخصات محصول و شرایط سفارش بررسی شود.
برای انتخاب سایز مناسب، علاوه بر قطر کابلها، تعداد کابلهای داخل مسیر، نحوه سیمکشی و امکان عبور و دسترسی مناسب به کابلها نیز باید در نظر گرفته شود.
چرا در برخی پروژه‌ها از لوله فولادی برق به جای PVC استفاده میشود؟
لوله فولادی مقاومت مکانیکی بالاتری دارد و برای مسیرهایی که احتمال ضربه و آسیب فیزیکی به کابل وجود دارد، گزینه مناسبی است. PVC سبک‌تر و نصب آن ساده‌تر است. انتخاب بین این دو به شرایط محیطی، میزان حفاظت موردنیاز و الزامات پروژه بستگی دارد.
6 پاسخ
ممنون از سایت خوبو کاربردیتون. طراحی بسیار زیبا و خوانایی دارید. دقیقا انواع لوله فولادی رو خوب اشاره فرمودین من از پیمان کاران هم که پرسیدم بیشتر از لوله فولای سیاه و لوله گالوانیزه استفاده می کنند. به نظر خودم هم پرکاربرد ترینشون هم همین ها هستند.
ممنون از لطف و محبت شما بزرگوار
سلام و عرض ادب ببخشید قیمت ها به روز هستند؟
سلام خدمت شما بزرگوار بله قیمت ها به روز هستند.
درود بر شما خرید خرده دارم قیمت میتونید بدید
قیمت های داخل سایت بروز هستند ولی برای خریدهای جزئی و دریافت قیمت با کارشناسان فروش ما در ارتباط باشید.
